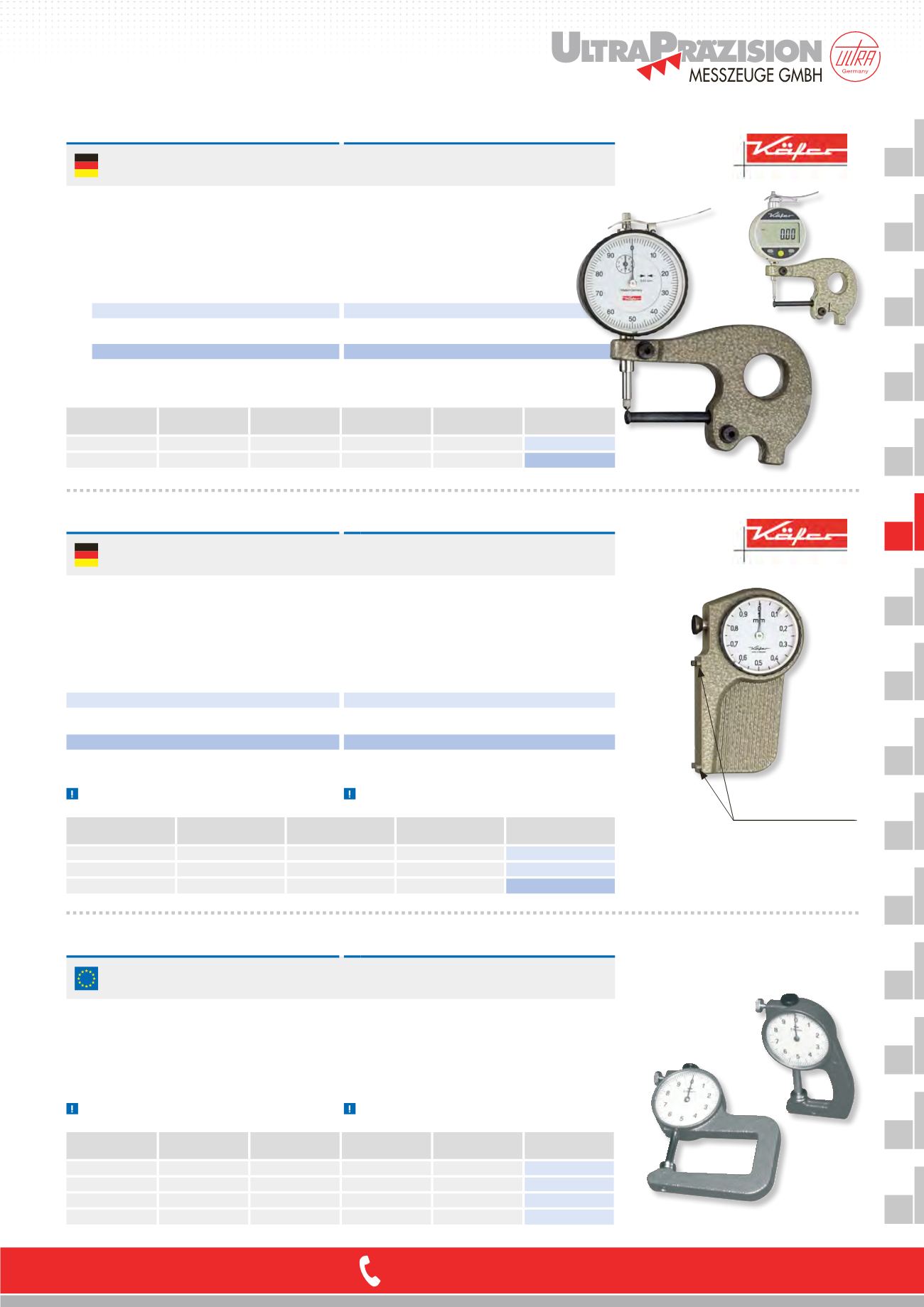

Sägeschränk Messuhr
Saw setting dial gauges
d
a
a
Werksnorm
a
a
doppelseitig ablesbar
a
a
Gehäuse aus Metall
a
a
4 Auflagepunkte
a
a
Außenring Ø 40mm
a
a
Toleranzmarken einstellbar
a
a
Lieferung in Kartonboxa
a
a
Works standard
a
a
Double-side reading
a
a
Metal housing
a
a
4 bearing points
a
a
Outer ring Ø 40mm
a
a
Adjustable tolerance marks
a
a
Delivered in cardboard box
1338 1.. / 1338 2.. :
Taster und Auflagepunkte Stahl gehärtet
1338 1.. / 1338 2.. :
Inserts and bearing points, hardened steel
1338 601 :
Taster und Auflagepunkte hartmetallbestückt
1338 601 :
Inserts and bearing points, tungsten carbide tipped
Zollablesung sowie spitzer oder kugeliger Messeinsatz auf Anfrage.
Inch reading and pointed or ball inserts on request.
j
mm
a
mm
Taster / Probe
Ø mm
i
kg
s
0 – 2
0,1/0,05
10
0,2
1338 101
0 – 2
0,1/0,05
4,8
0,2
1338 201
0 – 2
0,1/0,05
10
0,2
1338 601
Dickenmessgeräte STANDARD
Thickness gauges, STANDARD
d
a
a
Werksnorm
a
a
Ablesung cm an der Taststange
a
a
Bügel aus Metall
a
a
Außenring Ø 40mm (Nr. 1359 104 = Ø 58mm)
a
a
Messkontakte in Ruhestellung offen
a
a
Lieferung in Kartonboxa
a
a
Works standard
a
a
Reading (cm) on probe shaft
a
a
Metal frame
a
a
Outer ring Ø 40mm (No. 1359 104 = Ø 58mm)
a
a
Open contacts when not in use
a
a
Delivered in cardboard box
Größere Messbereiche und Bügeltiefen auf Anfrage.
Larger measuring ranges and throat depths on request.
j
mm
a
mm
1
mm
Taster / Probe
Ø mm
i
kg
s
0 – 10
0,1
20
10
0,05
1359 101
0 – 20
0,1
20
10
0,08
1359 102
0 – 20
0,1
50
10
0,1
1359 103
0 – 30
0,1
50
10
0,15
1359 104
Dickenmessgeräte
für Rohrwandmessung
Thickness gauges
for pipe-wall measurement
d
a
a
Werksnorm
a
a
Bügel aus Metall
a
a
Außenring Ø 58mm
a
a
Messbolzen Ø 6mm, Bund mit Radius 1mm
a
a
Messkontakte in Ruhestellung geschlossen
a
a
mit Abhebevorrichtung
a
a
Lieferung in Kartonboxa
a
a
Works standard
a
a
Metal throat
a
a
Outer ring Ø 58mm
a
a
Inserts Ø 6mm, collar with 1mm radius
a
a
Closed contacts when not in use
a
a
with lifting device
a
a
Delivered in cardboard box
1364 101 :
Analogablesung
1364 101 :
Analogue reading
g
1364 201 :
Digitalablesung mit Datenausgang Proximity
(Funktion siehe S. 6.8)
1364 201 :
Digital reading with data output Proximity
(Function see p. 6.8)
j
mm
a
mm
1
mm
7
mm
i
kg
s
0 – 10
0,01
50
1
0,4
1364 101
0 – 10
0,01
50
-
0,4
1364 201
No. 1338 601
No. 1364 101
No. 1359 102
No. 1359 103
No. 1364 201
Taster und Auflagepunkte
hartmetallbestückt
Inserts and bearing points,
tungsten carbide tipped
